Организация системы классов с использованием наследования
В рассматриваемом примере естественно определить суперклассы для объектов, определяющих различные терминалы: кассовый_терминал и ATM (банкомат), и для объектов, определяющих проводки: проводка_кассира и удаленная_проводка (с банкомата).
Внеся соответствующие изменения, получим объектную диаграмму, представленную на рисунке 2.39.

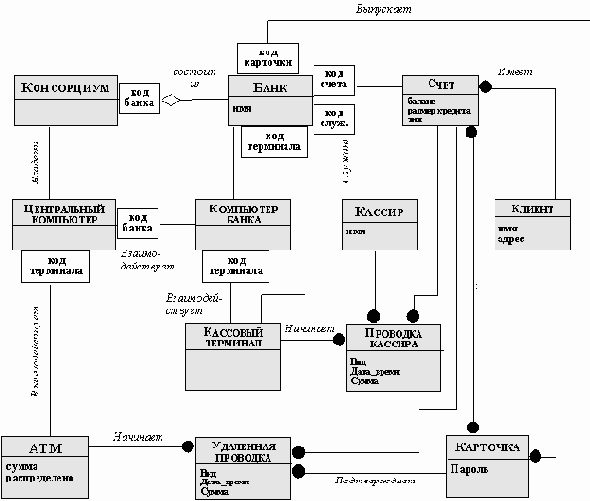

Рис. 2.38. Объектная диаграмма для банковской сети после уточнения атрибутов и добавления квалификаторов

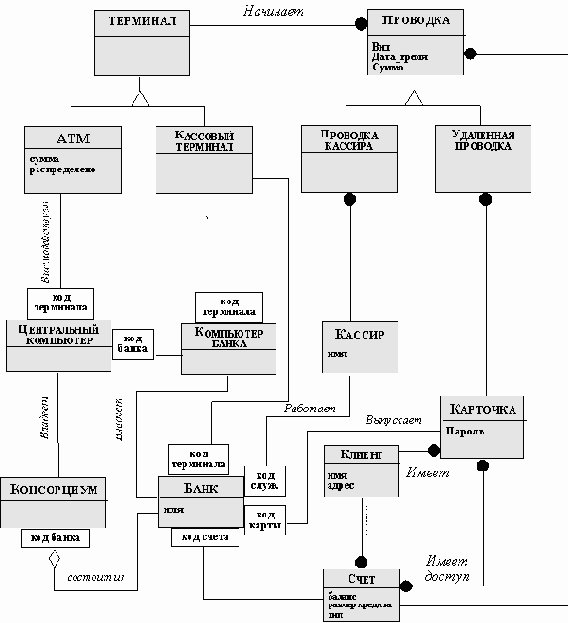

Рис. 2.39. Объектная диаграмма для банковской с учетом наследования
| |
